پمپ های دیافراگمی چگونه کار می کنند؟

پمپ های دیافراگمی با استفاده از یک غشای منعطف که به سمت جلو و عقب نوسان می کند، برای ایجاد خلاء برای مایع ورودی و فشار مثبت برای تخلیه آن کار کنید. این مکانیسم جابجایی رفت و برگشتی مهر و موم بین مکانیزم محرک و مایع پمپ شده را تضمین می کند و آن را برای جابجایی سیالات خورنده، ساینده یا چسبناک بدون نشتی ایده آل می کند.

مکانیسم اصلی: پمپ دیافراگمی چگونه کار می کند؟

عملکرد اساسی یک پمپ دیافراگمی بر تغییر حجم در یک محفظه پمپ است که توسط حرکت یک دیافراگم انعطاف پذیر تسهیل می شود. هنگامی که دیافراگم از سر پمپ جدا می شود، حجم محفظه افزایش می یابد و فشار داخلی کاهش می یابد. این یک خلاء ایجاد می کند که مایع را از طریق شیر ورودی می کشد. برعکس، هنگامی که دیافراگم به سمت سر پمپ هل داده می شود، حجم کاهش می یابد، فشار افزایش می یابد و سیال با فشار از طریق شیر تخلیه خارج می شود.

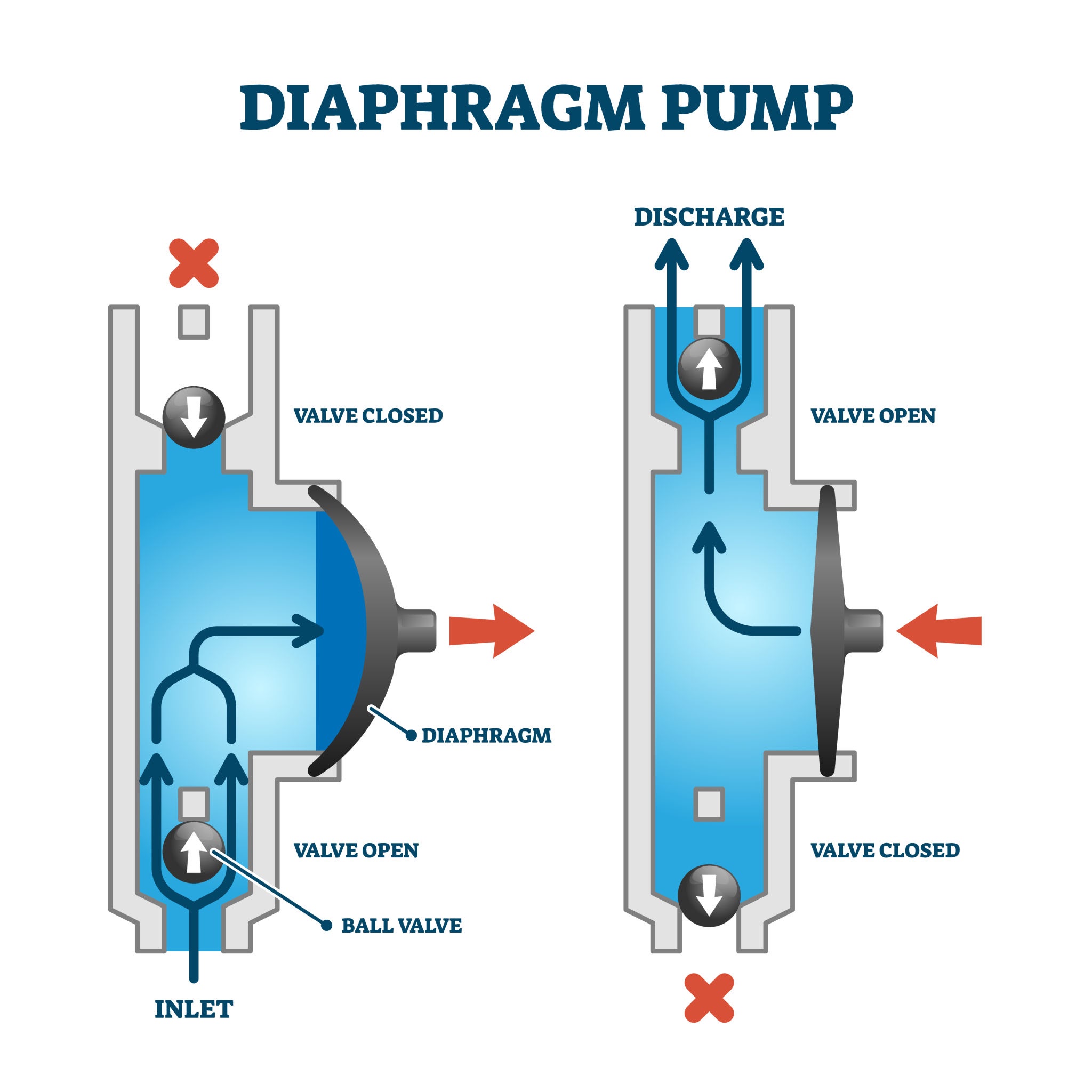

برای درک پمپ های دیافراگمی چگونه کار می کنند در جزئیات، باید به چرخه دو زمانه نگاه کرد:

• سکته مکش: دیافراگم به سمت بیرون حرکت می کند و یک ناحیه کم فشار ایجاد می کند. را شیر چک ورودی به دلیل اختلاف فشار باز می شود و اجازه می دهد مایع وارد محفظه شود، در حالی که شیر چک خروجی محکم بسته می شود.
• سکته ترشحی: دیافراگم به سمت داخل حرکت می کند و مایع را فشرده می کند. افزایش فشار باعث می شود شیر چک ورودی برای بستن و شیر چک خروجی برای باز کردن، خارج کردن سیال به داخل لوله تخلیه.

[تصویر اصل کار پمپ دیافراگمی]

انواع پمپ های دیافراگمی و عملکرد منحصر به فرد آنها

پمپ‌های دیافراگمی عمدتاً بر اساس منبع تغذیه‌شان دسته‌بندی می‌شوند: پمپ‌های دیافراگمی دوگانه با هوا (AODD) و پمپ‌های موتوری (مکانیکی/هیدرولیک). هر نوع از حرکت اصلی غشاء استفاده می کند اما در نحوه انتقال انرژی به خود دیافراگم متفاوت است.

1. پمپ های دیافراگمی دوگانه با هوا (AODD).

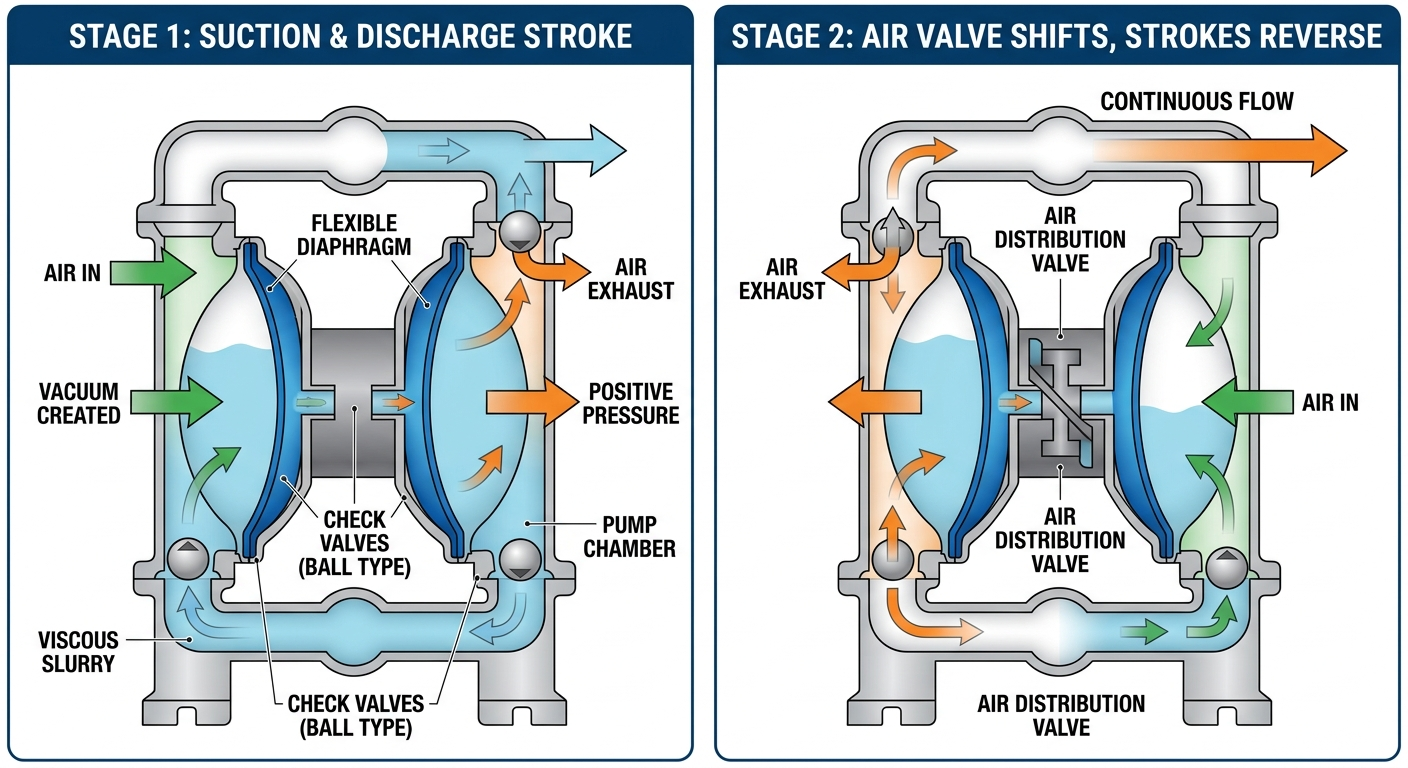

پمپ‌های AODD از هوای فشرده برای جابجایی یک محور مشترک که دو دیافراگم را به هم متصل می‌کند، استفاده می‌کنند و امکان پمپاژ مداوم را فراهم می‌کنند. همانطور که هوا به پشت دیافراگم A هدایت می شود، مایع را از محفظه اول بیرون می راند. همزمان دیافراگم B به سمت داخل کشیده می شود و در محفظه دوم مکش ایجاد می شود. یک دریچه توزیع هوا تضمین می کند که هوا به طور متناوب بین دو طرف جریان دارد.

2. پمپ های دیافراگمی که به صورت مکانیکی فعال می شوند

پمپ های مکانیکی از مکانیزم میل لنگ یا چرخ دنده خارج از مرکز برای کشیدن و فشار فیزیکی دیافراگم استفاده می کنند. این طرح در کاربردهای کوچکتر و پمپ‌های اندازه‌گیری که کنترل دقیق طول ضربه مورد نیاز است، رایج است. برای دوز شیمیایی کم فشار بسیار کارآمد است.

3. پمپ های دیافراگمی هیدرولیکی

پمپ های دیافراگمی هیدرولیک از یک پیستون برای فشار دادن یک سیال هیدرولیک استفاده می کنند که سپس دیافراگم را حرکت می دهد. از آنجایی که دیافراگم بین سیال هیدرولیک و مایع پمپ شده "متعادل" است، استرس مکانیکی کمتری را تجربه می کند و این نوع را برای کاربردهای صنعتی با فشار بالا (تا 100 بار یا بیشتر) مناسب می کند.

مقایسه عملکرد: AODD در مقابل مکانیکی در مقابل هیدرولیک

انتخاب پمپ دیافراگمی مناسب به فشار مورد نیاز، سرعت جریان و ماهیت سیال مورد استفاده بستگی دارد. در زیر مقایسه مفصلی از سه فناوری اصلی ارائه شده است.

ویژگی	پمپ های AODD	پمپ های مکانیکی	پمپ های هیدرولیک
منبع تغذیه	هوای فشرده	موتور الکتریکی	برقی/هیدرولیک
حداکثر فشار	متوسط (8-10 بار)	کم تا متوسط	خیلی زیاد (100 بار)
خود پرایمینگ	عالی	خوب	خوب
جابجایی مواد جامد	عالی	محدود	محدود
بهترین حالت استفاده	دوغاب / مواد شیمیایی	تصفیه آب	دوز فشار بالا

جدول 1: تجزیه و تحلیل مقایسه ای فن آوری های پمپ دیافراگمی بر اساس معیارهای عملکرد

مزایای کلیدی استفاده از پمپ های دیافراگمی

مزیت اصلی پمپ دیافراگمی طراحی بدون سیل آن است که خطر نشتی را از بین می برد و نیازهای تعمیر و نگهداری را کاهش می دهد. برخلاف پمپ های گریز از مرکز که نیاز به آب بندی یا بسته بندی مکانیکی دارند، دیافراگم انعطاف پذیر به عنوان مهر و موم استاتیک عمل می کند.

• قابلیت Run-Dry: بیشتر پمپ های AODD می تواند برای مدت طولانی بدون آسیب به اجزای داخلی خشک شود، زیرا هیچ قسمت چرخشی وجود ندارد که از اصطکاک گرما تولید کند.
• گزینه های شناور: بسیاری از پمپ های دیافراگمی طوری طراحی شده اند که به طور کامل در سیالی که پمپاژ می کنند غوطه ور شوند، مشروط بر اینکه خروجی هوا از سطح مایع خارج شود.
• حساسیت برشی: آنها یک عمل پمپاژ ملایم را ارائه می دهند که برای آن بسیار مهم است مایعات حساس به برش مانند محصولات غذایی (سس‌ها، خامه‌ها) یا پلیمرهایی که ممکن است در اثر چرخش پرسرعت انواع پمپ‌های دیگر تجزیه شوند.
• ضد انفجار: از آنجایی که پمپ های AODD به جای برق، با هوا کار می کنند، ذاتاً این کار را انجام می دهند دارای رتبه ATEX و برای استفاده در محیط های خطرناک یا انفجاری ایمن است.

تعمیر و نگهداری و چالش های مشترک

شایع ترین نقطه خرابی در این سیستم ها خود دیافراگم است که در نهایت به دلیل حرکت رفت و برگشتی مداوم خسته می شود. درک کردن پمپ های دیافراگمی چگونه کار می کنند شامل تشخیص این است که دیافراگم یک بخش سایش است.

انتخاب مواد دیافراگم

انتخاب مواد مناسب برای طول عمر حیاتی است. به عنوان مثال، PTFE (تفلون) مقاومت شیمیایی بالاتری ارائه می دهد اما انعطاف پذیری کمتری دارد سانتوپرن یا نیترات . در مطالعه‌ای روی کارخانه‌های فرآوری شیمیایی، جابجایی به الاستومری سازگارتر، عمر دیافراگم را بیش از 300 درصد افزایش داد و زمان خرابی را به میزان قابل توجهی کاهش داد.

انسداد دریچه

شیرهای چک (نوع توپی یا فلپ) باید کاملاً بنشینند تا جریان را حفظ کنند. اگر یک ذره جامد در نشیمنگاه سوپاپ بنشیند، پمپ اولیه خود را از دست می دهد. با استفاده از توپ های شیر وزنی اغلب می تواند مشکلاتی را حل کند که در آن سیال بیش از حد چسبناک است تا توپ های استاندارد به سرعت در جای خود قرار نگیرند.

سوالات متداول: درک عملکرد پمپ دیافراگمی

نتیجه گیری

تسلط بر سوال "چگونه پمپ های دیافراگمی کار می کنند" به صنایع اجازه می دهد تا فرآیندهای انتقال سیال خود را برای ایمنی و کارایی بهینه کنند. چه با مواد شیمیایی تهاجمی، دوغاب های غلیظ یا محصولات غذایی حساس سر و کار داشته باشید، پمپ دیافراگمی یکی از همه کاره ترین و قابل اعتمادترین ابزارها در مهندسی مدرن است. با انتخاب نوع و متریال درایو مناسب، می توانید از راه حلی طولانی مدت و بدون نشتی برای چالش برانگیزترین نیازهای پمپاژ خود اطمینان حاصل کنید.
