راهنمای پمپ دو دیافراگمی با هوا | کار و انتخاب

اگر فرآیند شما شامل انتقال لجن، دوغاب ساینده، سیالات چسبناک یا مایعات حساس به برش است، یک پمپ دیافراگمی دوگانه با هوا (پمپ AODD) احتمالا یکی از کاربردی ترین راه حل های موجود است. برخلاف پمپ‌های گریز از مرکز که به پروانه‌های دوار متکی هستند، یک پمپ AODD از هوای فشرده برای حرکت دو دیافراگم انعطاف‌پذیر به جلو و عقب استفاده می‌کند و یک اثر جابجایی مثبت ایجاد می‌کند که می‌تواند طیف وسیعی از سیالات را مدیریت کند. از آنجایی که به برق نیاز ندارد و می تواند بدون آسیب خشک شود، در صنایع شیمیایی، غذایی، زیست محیطی و معدنی به یک انتخاب تبدیل شده است. قبل از ارزیابی مدل‌های خاص، به درک نحوه عملکرد این پمپ‌ها، عملکرد خوب آن‌ها، جایی که کوتاهی می‌کنند و در انتخاب یکی از آنها چه مواردی را باید در نظر گرفت کمک می‌کند. برای مشاهده مستقیم تنظیمات موجود، می توانید مجموعه پمپ دیافراگم هوای ما را کاوش کنید .

تولید کننده پمپ دیاپگم پنوماتیک | پمپ دیاپگم AODD شرکت تولید شیر پمپ هائویانگ شانگهای یک تولید کننده پمپ دیاپاگم دوگانه پنوماتیک چین و کارخانه پمپ دیاپاگم AODD،... مشاهده محصول →

پمپ دیافراگمی دوگانه با هوا چیست؟

پمپ AODD نوعی پمپ جابجایی مثبت است که به طور کامل توسط هوای فشرده تغذیه می شود. این شامل دو محفظه پمپ، دو دیافراگم انعطاف پذیر است که توسط یک شفت مشترک به هم متصل شده اند، یک سیستم توزیع هوای پنوماتیک و مجموعه ای از شیرهای بازرسی. همانطور که هوای فشرده به طور متناوب روی هر دیافراگم فشار می آورد، سیال طرف مقابل به داخل کشیده شده و در یک چرخه تکراری به بیرون رانده می شود.

تمایز کلیدی بین پمپ AODD و پمپ گریز از مرکز، اصل کار است. یک پمپ گریز از مرکز از چرخش با سرعت بالا برای انتقال انرژی جنبشی به سیال استفاده می کند، به این معنی که سرعت جریان آن با افزایش فشار سیستم کاهش می یابد. یک پمپ AODD، در مقابل، حجم ثابتی از سیال را با هر بار حرکت جابجا می کند، بنابراین خروجی آن بسیار قابل پیش بینی تر است و کمتر تحت تأثیر تغییرات فشار قرار می گیرد. این باعث می شود پمپ های AODD به ویژه برای رسانه های ضخیم، ساینده یا پر از مواد جامد که به سرعت یک پروانه گریز از مرکز را فرسوده یا مسدود می کنند، موثر باشد.

پمپ دیافراگمی دوگانه با هوا چگونه کار می کند؟

چرخه پمپاژ را می توان به چهار مرحله واضح تقسیم کرد. درک این مراحل تشخیص مسائل مربوط به عملکرد و توضیح به اپراتورها را آسان تر می کند که چرا پمپ به این شکل رفتار می کند.

1. هوای فشرده وارد محفظه هوای چپ می شود. هوا دیافراگم چپ را به سمت راست هل می دهد و چون دو دیافراگم توسط یک شفت به هم متصل می شوند، دیافراگم سمت راست همزمان به سمت چپ کشیده می شود.
2. محفظه چپ منبسط می شود و محفظه سمت راست فشرده می شود. همانطور که دیافراگم سمت چپ به سمت راست حرکت می کند، حجم محفظه سیال سمت چپ افزایش می یابد و فشار منفی ایجاد می کند که دریچه چک ورودی را باز می کند و مایع را به داخل می کشد. همزمان، محفظه سیال سمت راست فشرده می شود، که سیال خود را از طریق شیر چک تخلیه خارج می کند و وارد لوله خروجی می شود.
3. شیر توزیع پنوماتیک جابجا می شود. هنگامی که دیافراگم سمت چپ به انتهای حرکت خود می رسد، یک شیر پایلوت را خاموش می کند که به دریچه هوای اصلی سیگنال می دهد تا سوئیچ کند. هوای فشرده اکنون به محفظه هوای سمت راست هدایت می شود.
4. چرخه به صورت معکوس تکرار می شود. دیافراگم سمت راست به سمت چپ حرکت می کند و محفظه سیال سمت راست را پر می کند در حالی که محفظه چپ مایع خود را خارج می کند. این حرکت متناوب یک جریان مداوم و ضربانی ایجاد می کند.

شیرهای چک، معمولا از نوع توپی یا فلپ، برای این فرآیند ضروری هستند. آنها جریان سیال را فقط در یک جهت تضمین می کنند و از جریان برگشتی در هنگام معکوس شدن دیافراگم جلوگیری می کنند. سیستم توزیع هوا، که اغلب یک شیر قرقره نصب شده داخلی است، سوئیچینگ را به طور خودکار بدون هیچ سیگنال کنترل خارجی انجام می دهد. از آنجایی که عمل پمپاژ صرفاً توسط هوای فشرده انجام می شود، پمپ می تواند به طور ایمن در اتمسفرهای انفجاری که در آن موتورهای الکتریکی خطر اشتعال ایجاد می کنند، کار کند.

ویژگی ها و مزایای کلیدی پمپ های AODD چیست؟

پمپ های AODD شهرت خود را در محیط های صنعتی به دلیل ترکیبی از مزایای عملیاتی به دست آورده اند که تعداد کمی از انواع پمپ های دیگر می توانند در یک بسته منفرد با آن مطابقت داشته باشند.

• قابلیت اجرای خشک: یک پمپ AODD می تواند به طور نامحدود بدون سیال کار کند بدون اینکه به اجزای داخلی آن آسیب برساند. این یک مزیت بزرگ نسبت به پمپ های گریز از مرکز است که به سیال پمپ شده برای روانکاری و خنک کردن ناحیه آب بندی متکی هستند.
• خود پر کردن: پمپ مکش قوی ایجاد می کند و می تواند مایع را از یک شروع خشک بدون پرایم دستی بلند کند. همچنین جریان قطع شده را به خوبی کنترل می کند و پس از بازگشت مایع به طور خودکار از سر گرفته می شود.
• طراحی بدون نشتی: پمپ‌های AODD تنها با آب‌بندی استاتیک و بدون مهر و موم محور چرخشی، سیال را به اتمسفر نشت نمی‌کنند. این باعث می شود که آنها برای مواد شیمیایی خطرناک یا گران قیمت که در آن چکه ها و ریختن آن غیرقابل قبول است مناسب باشند.
• ایمنی انفجار ذاتی: عدم وجود موتور الکتریکی یا سیم کشی به معنای عدم وجود جرقه است. هوای فشرده تنها منبع انرژی است، بنابراین پمپ به طور طبیعی برای مایعات قابل اشتعال، حلال ها و محیط های گرد و غبار ایمن است.
• توانایی مدیریت رسانه های دشوار: این پمپ ها می توانند سیالات با ویسکوزیته بالا، دوغاب با مواد جامد معلق، سوسپانسیون های ساینده و محصولات حساس به برش مانند لاتکس، امولسیون های غذایی و مایعات بیولوژیکی را بدون تخریب حرکت دهند.
• کنترل جریان متغیر: اپراتورها می توانند سرعت جریان را به سادگی با تنظیم فشار هوای ورودی یا حجم هوا تنظیم کنند. این باعث می شود پمپ های AODD به راحتی در برنامه های پر کردن، دوز و اندازه گیری ادغام شوند.
• قابلیت حمل و نگهداری ساده: طراحی فشرده و عدم وجود قطعات پیچیده چرخان، نصب، جابجایی و سرویس این پمپ ها را آسان می کند. تعویض دیافراگم یا شیرهای چک معمولاً در کمتر از یک ساعت در محل انجام می شود.

محدودیت های پمپ های AODD چیست و چگونه آنها را برطرف کنیم؟

هیچ نوع پمپی کامل نیست و ارزیابی صادقانه محدودیت های پمپ AODD به جلوگیری از غافلگیری در هنگام نصب و بهره برداری کمک می کند. سه اشکالی که معمولا ذکر شده عبارتند از نویز، تشکیل یخ در اگزوز و محدودیت فشار. همه آنها با پیکربندی مناسب قابل مدیریت هستند.

سر و صدا AODD هوای فشرده مصرف شده را مستقیماً به اتمسفر پمپ می کند که صدای قابل توجهی را به خصوص در سرعت های کاری بالاتر ایجاد می کند. راه حل عملی این است که یک صدا خفه کن روی درگاه اگزوز نصب کنید یا پمپ را در یک محفظه صوتی قرار دهید. بسیاری از پمپ ها در حال حاضر با یک صدا خفه کن اصلی عرضه می شوند، اما افزودن یک صداگیر موثرتر می تواند سطح نویز را به میزان قابل توجهی در تاسیسات دائمی کاهش دهد.

یخ در اگزوز. هنگامی که هوای فشرده به سرعت از طریق درگاه اگزوز منبسط می شود، هوای اطراف را خنک می کند و باعث متراکم شدن و یخ زدن رطوبت می شود. این می تواند جریان اگزوز را محدود کند و در نهایت پمپ را در محیط های مرطوب متوقف کند. راه حل ها عبارتند از: استفاده از یک خشک کن هوای یخچالی، نصب یک واحد فیلتر هوا-تنظیم کننده-خشک کن در بالادست پمپ، یا هدایت خروجی اگزوز به یک منطقه گرم شده. در شرایط سرد، تخلیه خودکار دوره ای گیرنده هوا نیز کمک می کند.

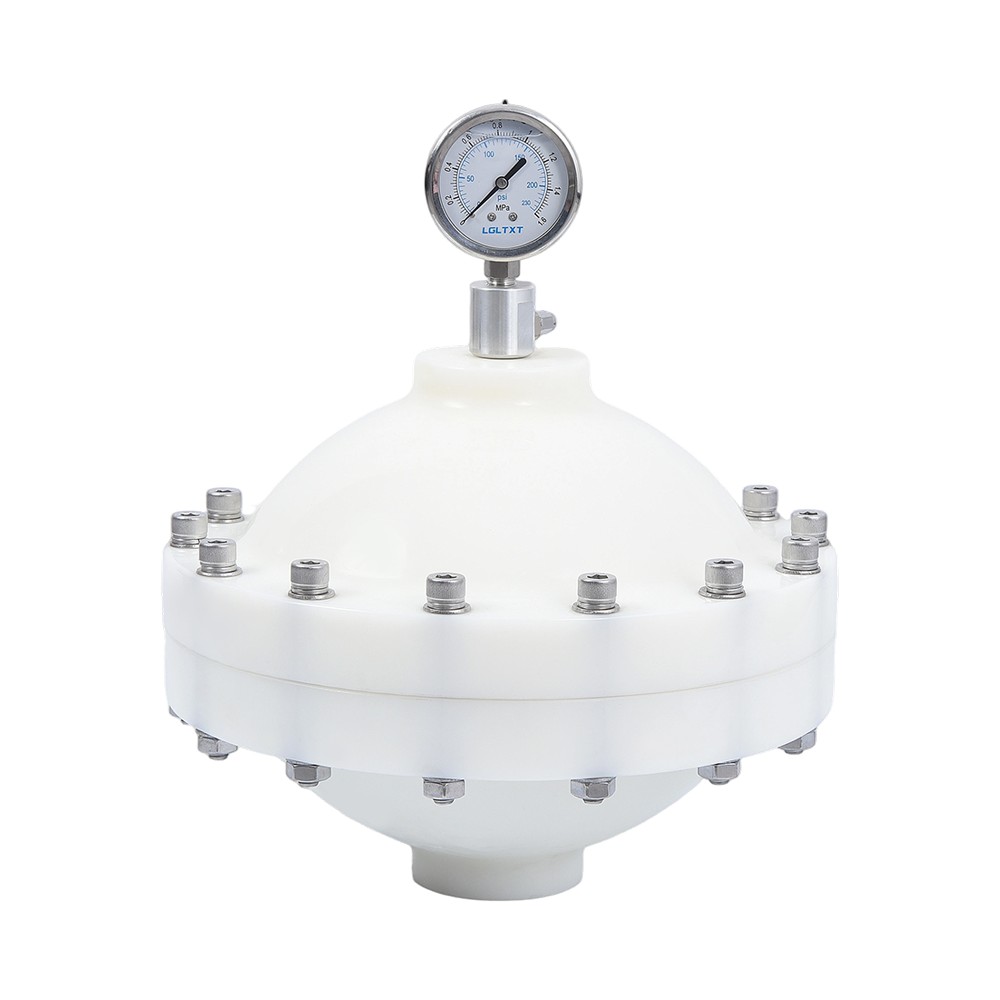

محدودیت فشار و ضربان یک پمپ AODD معمولاً برای فشارهای تخلیه تا حدود 100 تا 125 psi (7 تا 8.6 بار)، بسته به مدل و منبع هوا، مناسب‌تر است. برای وظایف فشار بسیار بالا، پمپ پلانجر یا سانتریفیوژ فشار بالا مناسب تر است. علاوه بر این، عملکرد دیافراگم متناوب یک جریان ضربانی ایجاد می کند که می تواند لرزش و چکش هیدرولیک را در لوله کشی ایجاد کند. مناسب الف دمپر ضربان برای جریان روان تر در سمت تخلیه برای کاهش این افزایش فشار و بهبود پایداری سیستم. در عمل، این محدودیت ها در اکثر تاسیسات صنعتی به خوبی درک شده و به راحتی مدیریت می شوند.

پمپ های دیافراگمی دوگانه با هوا در کجا استفاده می شوند؟

تطبیق پذیری پمپ های AODD به بهترین وجه توسط طیف وسیعی از صنایعی که روزانه به آنها متکی هستند نشان داده می شود. موضوع مشترک در همه این کاربردها، نیاز به جابجایی سیالاتی است که باعث آسیب، گرفتگی یا پیچیده شدن سایر طرح های پمپ می شود.

فرآوری شیمیایی و پتروشیمی

کارخانه های شیمیایی از پمپ های AODD برای انتقال اسیدها، مواد سوزاننده، حلال ها و امولسیون های پلیمری استفاده می کنند. از آنجایی که پمپ نیازی به برق ندارد، می تواند با خیال راحت مایعات قابل اشتعال مانند استون، تولوئن و الکل ها را در مناطق طبقه بندی شده به عنوان اتمسفر انفجاری اداره کند. انتخاب مواد در اینجا بسیار مهم است، زیرا بدنه پمپ باید از نظر شیمیایی با سیال سازگار باشد. بدنه‌های PP و PVDF در برابر بسیاری از اسیدها و حلال‌های تهاجمی مقاومت می‌کنند، در حالی که فولاد ضد زنگ هم برای مواد شیمیایی خورنده و هم کاربردهای با خلوص بالا مناسب است. برای اسیدهای معدنی قوی و خدمات شیمیایی با دمای بالا، مرور کنید پمپ های دیافراگمی PVDF (Kynar) برای مواد شیمیایی تهاجمی برای تایید سازگاری با ماتریس سیال خاص شما.

محیط زیست و تصفیه آب

تاسیسات تصفیه فاضلاب شهری و صنعتی از پمپ های AODD برای انتقال لجن، دوز فلوکولانت پلیمری و تغذیه دوغاب آهک استفاده می کنند. توانایی پمپ برای مدیریت مواد جامد بالا بدون گرفتگی دلیل اصلی محبوبیت آن در اینجا است. خشک کردن مکرر، که اغلب هنگام تخلیه مخازن اجتناب ناپذیر است، نیز برای پمپ بی ضرر است.

مواد غذایی، آشامیدنی و دارویی

این صنایع نیازمند انتقال بهداشتی محصولات حساس به برش هستند. پمپ های AODD پالپ میوه، شکلات، عسل، مربا، محصولات لبنی، سوسپانسیون های دارویی و مواد فعال را بدون شکستن ساختار آنها حرکت می دهد. ساختار فولاد ضد زنگ الزامات بهداشتی و خوردگی را برآورده می کند و طراحی مهر و موم شده از نشت آلودگی یا ورود باکتری ها جلوگیری می کند. در خدمات غذا و نوشیدنی، سری پمپ های فولاد ضد زنگ AODD نقطه شروع طبیعی در طول مشخصات است.

سفارشی 1/2 شرکت تولید شیر پمپ هائویانگ شانگهای با مسئولیت محدود برترین تولید کنندگان پمپ دیافراگمی فولاد ضد زنگ 1/2'|3/4' چین و کارخانه های سفارشی... مشاهده محصول →

رنگ، پوشش و سرامیک

انتقال رنگ های با ویسکوزیته بالا، لعاب های سرامیکی و دوغاب رنگدانه های ساینده به دلیل ته نشین شدن و سایش با پمپ های گریز از مرکز دشوار است. پمپ‌های AODD با این رسانه‌ها به آرامی اما محکم برخورد می‌کنند و سرعت حرکت آهسته آن‌ها سایش قطعات داخلی را به حداقل می‌رساند. هزینه های نگهداری حتی در هنگام پمپاژ مواد با محتوای جامد قابل توجه کم باقی می ماند.

معدن و ساخت و ساز

آبگیری معدن، انتقال گل، حمل باطله و کاربرد شاتکریت همگی از پمپ های AODD بهره می برند. قابلیت جابجایی آنها به آنها اجازه می دهد تا به راحتی در یک سایت جابجا شوند و قابلیت اجرای خشک آنها به این معنی است که می توانند بدون نظارت اپراتور یک پمپ را به طور کامل پمپاژ کنند.

صنعتی عمومی

جوهرها، چسب ها، رزین ها و روان کننده ها به طور معمول با پمپ های AODD گردش، انتقال یا اندازه گیری می شوند. سادگی آنها منجر به کاهش نیازهای آموزشی تعمیر و نگهداری می شود و توانایی تنظیم سریع جریان با چرخاندن رگولاتور یک مزیت عملی در خطوط تولید است.

چگونه پمپ AODD مناسب را برای برنامه خود انتخاب کنید؟

انتخاب پمپ AODD مناسب به منظور تطبیق ساختار و اندازه پمپ با شرایط فرآیند خاص شما است. یک رویکرد چهار مرحله‌ای سیستمی خطر خرابی‌های زودرس و مشکلات عملکرد را کاهش می‌دهد.

مرحله 1: مشخصه های سیالات را شناسایی کنید

سازگاری شیمیایی باید نقطه شروع شما باشد زیرا انتخاب مواد خیس شده را دیکته می کند. بدنه های آلومینیومی مقرون به صرفه هستند و با فرآورده های نفتی، آب و بسیاری از حلال هایی که خورنده نیستند به خوبی کار می کنند. بدنه های فولادی ضد زنگ مناسب محصولات غذایی، داروها، آب دریا و مواد شیمیایی با خورندگی ملایم هستند و ضدعفونی راحت تری را ارائه می دهند. بدنه‌های پلی پروپیلن (PP) در برابر طیف وسیعی از اسیدهای قوی، قلیایی‌ها و مواد شیمیایی صنعتی در دماهای متوسط ​​مقاومت می‌کنند و آنها را به یک انتخاب رایج در خدمات انتقال مواد شیمیایی تبدیل می‌کند. PVDF (Kynar) وسیع‌ترین سازگاری شیمیایی و تحمل دمای بالاتر را ارائه می‌دهد، به همین دلیل است که برای محیط‌های سخت شامل اسیدهای غلیظ، اکسید کننده‌ها و سیالات فوق خالص ترجیح داده می‌شود. برای خدمات صنعتی عمومی که در آن خوردگی نگران کننده نیست، پمپ های AODD بدنه آلومینیومی مقرون به صرفه ترین نقطه شروع را ارائه می دهد.

سفارشی 1/2 شرکت تولید شیر پمپ هائویانگ شانگهای با مسئولیت محدود برترین تولید کنندگان پمپ دیافراگم آلومینیومی 1/2'|3/4' چین و کارخانه سفارشی، سیال ... مشاهده محصول →

مرحله 2: جریان و نیازهای سر خود را تعریف کنید

حداکثر دبی مورد نیاز خود را بر حسب گالن در دقیقه تعیین کنید و فشار تخلیه کل یا بالابر عمودی پمپ باید بر آن غلبه کند. این دو پارامتر اندازه پمپ مورد نیاز را تعیین می کنند و قطر پورت اتصال را هدایت می کنند. یک پمپ 1/4 اینچی ممکن است چند گالن در دقیقه تولید کند، در حالی که یک مدل 3 اینچی می تواند بیش از 200 گالن در دقیقه با فشار متوسط ​​تولید کند. همیشه منحنی عملکرد سازنده پمپ را بررسی کنید، زیرا جریان AODD با فشار هوا و سر تخلیه متفاوت است.

مرحله 3: محیط نصب را ارزیابی کنید

در نظر بگیرید که آیا پمپ در یک منطقه بالقوه انفجاری نصب می شود، در یک نقش قابل حمل استفاده می شود یا در مکانی حساس به صدا قرار می گیرد. اگر جو انفجاری امکان پذیر است، اطمینان حاصل کنید که پمپ کاملاً پنوماتیک است و همه لوازم جانبی بر این اساس درجه بندی شده اند. اگر فضا تنگ است یا پمپ باید بین ایستگاه های کاری حرکت کند، سری های مواد جداگانه اغلب گزینه های فشرده و قابل حمل با دسته یا براکت های نصب را ارائه می دهند.

مرحله 4: برای تعمیر و نگهداری و قطعات یدکی برنامه ریزی کنید

پمپ های AODD از جمله قابل تعمیر ترین پمپ های موجود در بازار هستند، اما سهولت دسترسی به دیافراگم ها، شیرهای توپی و صندلی ها بسته به طراحی متفاوت است. مدلی را انتخاب کنید که امکان جداسازی سریع و بدون ابزار خاص را فراهم کند. اطمینان حاصل کنید که قطعات یدکی از سازنده موجود است و کیت های آب بندی با دمای مایع و محیط شیمیایی مطابقت دارند. سازنده ای که می تواند کیت های مصرفی اصلی مانند دیافراگم ها و توپ های سوپاپ را عرضه کند، به شما کمک می کند تا بعداً از خرابی پرهزینه جلوگیری کنید.

جدول زیر به طور خلاصه نشان می دهد که چگونه کلاس های مواد مختلف با نیازهای کاربردی معمولی هماهنگ می شوند. از آن به عنوان مرجع اولیه استفاده کنید، سپس با سازنده مشورت کنید تا سازگاری با غلظت شیمیایی و دمای دقیق خود را تأیید کنید.

نتیجه گیری

پمپ دیافراگمی دوگانه با هوا راه حلی همه کاره، قابل اعتماد و ایمن برای انتقال سیالات در سطح وسیعی از صنعت است. توانایی آن در خشک کردن، خود پرایم کردن، مدیریت مواد ساینده و چسبناک و کارکرد بدون برق، آن را به انتخابی قانع کننده در هر جایی که قابلیت اطمینان بیشتر از آخرین روند مهندسی اهمیت دارد تبدیل می کند. پمپ بدون محدودیت نیست، اما نویز، یخ زدن، و مسائل ضربان همه مشکلات شناخته شده با اقدامات متقابل استاندارد و موثر هستند.

هنگامی که از درک فناوری به تامین کنندگان در فهرست کوتاه می روید، روی چهار ستون انتخابی که در بالا توضیح داده شد تمرکز کنید: سازگاری سیال، نیازهای جریان و هد، محیط نصب و نگهداری. این معیارها شما را به سمت متریال و اندازه پورت مناسب راهنمایی می‌کند، خواه یک پمپ با بدنه آلومینیومی اقتصادی برای کار انتقال روزمره، یک واحد فولاد ضد زنگ برای خدمات غذایی و دارویی، یا یک مدل PVDF برای کارهای شیمیایی. پارامترهای فرآیند خود را در جدول مواد بررسی کنید، سپس محدوده ما را مرور کنید و قبل از تصمیم گیری نهایی برای خرید، برای بررسی مشخصات با کارخانه تماس بگیرید.
